Ovládač pre osvetlenie schodiska


  • 1 z 7

Ovládač pre osvetlenie schodiska Ovládač pre osvetlenie schodiska Ovládač pre osvetlenie schodiska Ovládač pre osvetlenie schodiska 79842 ovládanie osvetlenia schodiska Ovládač pre osvetlenie schodiska



Napätie: DC 5-24V. Zaťaženie: 32x1A (12V 12W, 24V 24W na kanál).

Dostupnosť Skladom (47 ks)
Cena €93,72 bez DPH
€112,46

Parametre

Kód tovaru 067200
Značka T-LED
Kategória LED ovládače
Záruka 2 roky


Popis

Ovládač SL32 je vhodný na osvetlenie schodiska a ich jednotlivých schodníc či zábradlí. Týmto ovládačom je možné ovládať ako jednofarebné LED pásiky, tak aj digitálne LED pásiky (až 28 IC typov). Jeden ovládač umožňuje ovládať až 32 nášľapov, možno zapojiť ale 2 ovládače SL32 za sebou a ovládať tak až 64 schodov.

Súčasťou balenia je:

- 1x ovládač SL32
- 2x PIR čidlo o dĺžke 1,2m
- 1x senzor svetla o dĺžke 0,3m
- 1x senzor svetla o dĺžke 5m
- 3x predlžovací kábel pre PIR čidlo 5m
- 1x návod

Možnosti spínania SL32:

- Cez dodané 2 PIR čidlá
- Cez tlačidlá paralelne zapojené

Možnosti pripojenia LED pásikov (jednotlivé zapojenie nájdete v návode):

- Využitie až 32 DC výstupov a DC LED pásikov najčastejšie pre osvetlenie jednotlivých schodov (prípadne 64 pri dvoch SL32).
- Zapojenie digitálneho LED pásku ako línia. Napríklad na osvetlenie zábradlia, orientačného osvetlenia vedľa schodov v línii.
- Zapojenie digitálneho LED pásika ako v tvare Z na jednotlivé schodnice. Svetlo sa bude rozsvätiť ako "had" postupne.
- Kombinácia DC výstupov (LED pásikov) a digitálneho. Osvetlenie jednotlivých schodov dohromady napríklad s osvetlením zábradlia a pod.

Podobné produkty

Pamäť posledného nastavenia po odpojení napájania ÁNO
Počet ovládačov je možné prepojiť 2x SL32 a získať 64 výstupov
Prúdové zaťaženie 32x 1 A (12 V 12 W, 24 V 24 W)

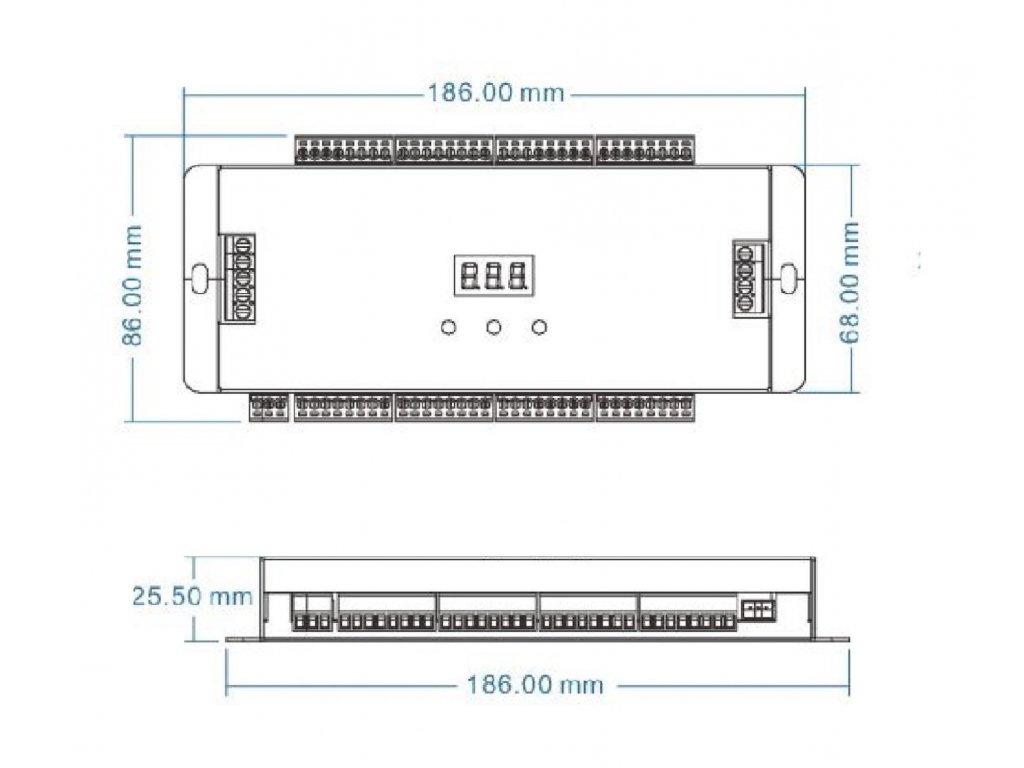

Rozmery 186 x 86 x 68 mm
Vstupné napätie (?) DC 5-24 V

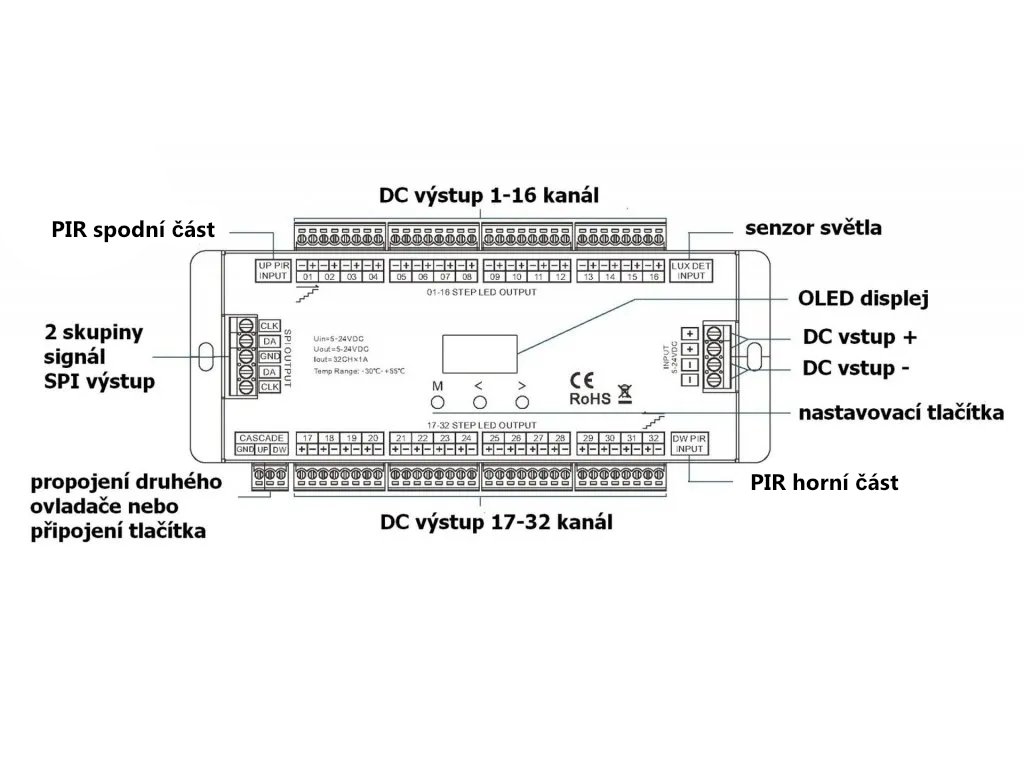

Výstupy 32x DC výstup, 2x SPI výstup

Ovládanie LED pásku na schodisku


Pridať komentár
Nevypĺňajte toto pole:
M Avatar autora Led schody 21.5.2024 21:07
Aky zdoj doporućujete na 18 schodov a aky prierez pouzit na do 8 m max dlzka . Dakujeeem
Odpovedať
JV Avatar autora Led schody 24.5.2024 11:49
Dobrý den. Pro osvětlení schodiště doporučujeme LED pásek 079241. V případě délky pásku 1m=1schod je výpočet následující. 8x4,8=38,4W + 20% rezerva = 46W. Ideální zdroj tedy bude 24V 60W. Čím jsou trasy vodičů delší, tím musí být silnější průřez vodiče. Se zapojením se prosíme obraťte na elektrikáře, který dokáže počítat s úbytky napětí.
R Avatar autora Schody 31.1.2024 20:25
Funguje aj pre 6 schodov?
Odpovedať
JV Avatar autora Schody 1.2.2024 08:44
Dobrý den. Ano, není nutné využít celou kaskádu zapojení. S pozdravem. Team 123LED.sk
